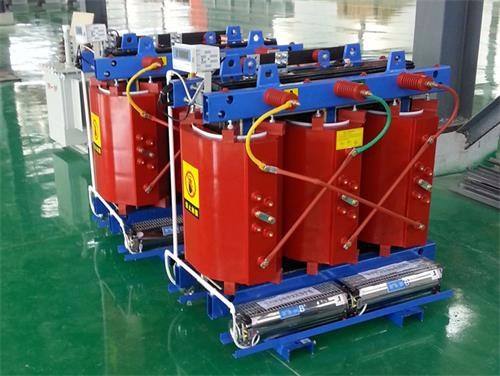

芜湖SCB11-630KVA/10KV/0.4KV干式变压器

时间：2020-09-02 15:45:33 点击量：100411

　　测量直流电阻是干式变压器试验中的一个重要项目。通过测量，可以检查出设备的导电回路有无接触不良、焊接不良、线圈故障及接线错误等缺陷。

　　在中、小型干式变压器的实际测量中，大多采用直流电桥法，当被试线圈的电阻值在1欧以上的一般用单臂电桥测量，1欧以下的则用双臂电桥测量。在使用双臂电桥接线时，电桥的电位桩头要靠近被测电阻，电流桩头要接在电位桩头的上面。

　　测量前，应先估计被测线圈的电阻值，将电桥倍率选钮置于适当位置，将非被测线圈短路并接地，然后打开电源开关充电，待充足电后按下检流计开关，迅速调节测量臂，使检流计指针向检流计刻度中间的零位线方向移动，进行微调，待指针平稳停在零位上时记录电阻值，此时，被测线圈电阻值=倍率数×测量臂电阻值。测量完毕，先开放检流计按钮，再放开电源开关。

　　在测量过程中，除要严格遵守电气安全规程和设备试验规程外，还要特别注意：

　　1)在线圈温度稳定的情况下进行测量，要求干式变压器油箱上、下部的温度之差不超过3℃;

　　2)由于干式变压器线圈存有电感，测量时的充电电流不太稳定，一定要在电流稳定后再计数，必要时需采取缩短充电时间的措施;

　　3)尽量减少试验回路中的导线接触电阻，运行中的干式变压器分接头常受油膜等污物的影响使其接触不良，一般需切换数次后再测量，以免造成判别错误;

　　4)测量干式变压器低压侧时，所有人员应与高压侧保持适当安全距离;

　　5)仪器在运输、储存及工作中应避免强烈震动、阳光直射和磁场的影响，存放保管仪器时，应注意环境温度和湿度，应放在干燥、通风、无腐蚀气体的地方为宜，不得受潮、雨淋、暴晒，使用时轻拿、轻放，不得跌落。
